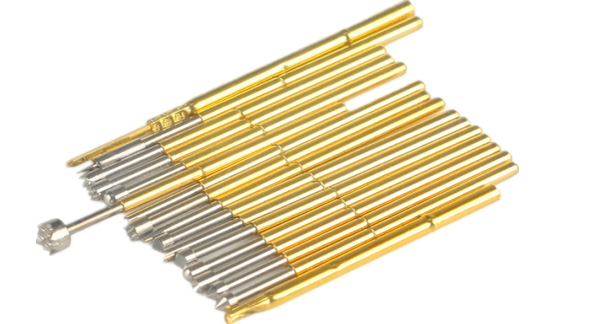

華榮華ICT彈簧頂針頭形狀有哪些?

標簽:ICT測試針 ICT探針 ICT彈簧針 ICT伸縮探針

現代電子制造領域中,ICT(In-Circuit Test)測試是保障電路板品質的重要環節,它通過相應的測試設備與測試針進行電氣性能和電路網絡連接情況的檢測。其中,ICT測試針也稱為“測試針”,它的設計特性對于測試的精確度和效率至關重要。特別是ICT彈簧頂針頭形狀的不同,會直接影響到測試過程中探針與測試點的接觸質量和穩定性,具體如下:

1. 尖頭針頭
- 特點:B型針頭通常是一個錐形的設計,具有較好的接觸穩定性。
- 適用性:適用于多數標準的測試點。

2. 小四爪針頭
- 特點:F型針頭通常擁有一個傾斜的平面,可以提供不同的接觸角度。
- 適用性:用于接觸邊緣或稍微傾斜的測試點。

3. 直上圓頭針頭
- 特點:J型針頭有一個彎曲的尾端,用于特殊角度的接觸。
- 適用性:適合難以直接垂直接觸的測試點。

4. 凹頭型
- 特點:凹頭型針頭中間凹陷,四周有接觸邊緣。
- 適用性:適合于需要中心留空,而周圍接觸的特殊情況。

5. 圓頭型
- 特點:圓頭型針頭頂端為一個圓形接觸面。
- 適用性:適合微小且準確的測試區域。

6. 九爪型
- 特點:九爪型針頭有多個接觸點,散布在頂端。
- 適用性:用于提供多點接觸的場合,確保連接的穩定性。

7. 平頭型
 - 特點:平頭型針頭頂端是一個扁平的接觸面。
 - 適用性:適合于平面上的廣泛接觸。



此外,在了解以上內容后,以下還有一些其他建議:

- 選擇針頭形狀時,需要考慮測試點的布局及焊接類型,如BGA半導體封裝通常使用超細間距探針。
- 考慮測試環境的溫度條件,部分針頭設計能夠在高溫環境下工作,如GKS 075系列探針可以在高達80°C的環境中使用。
- 針對高電流測試,需要使用專門設計的大電流測試探針,這類探針通常具備較高的額定電流和電阻。
- 射頻測試則需使用特定于高頻信號傳輸的射頻頭系列探針。

總的來說,ICT彈簧頂針頭的多樣形狀設計,是為了適應不同的測試需求和電路板布局,從常見的B型到專門用途的九爪型,每種針頭都有其獨特的應用場景,選擇合適的針頭形狀,能夠提高測試的精確度和可靠性,從而確保電路板在功能和性能上達到預期標準,在考慮選用針頭時,應綜合考慮測試需求、電路板設計以及環境因素,選擇最匹配的針頭型號和材質,以優化測試過程并降低潛在的成本消耗。
